Dutý medený vodič

Dutý medený vodič je elektrický vodič, ktorý integrálne poskytuje prostriedok na výmenu tepla a chladiaca kvapalina prechádza vnútrom vodiča a odvádza teplo generované tokom elektrického prúdu. Naše duté vodiče sú dostupné v komerčnej kvalite (trieda DHP), bezkyslíkovej rafinovanej, fosfor deoxidovanej, bezkyslíkatej striebornej medi a elektrolytickej kvalite (stupeň ETP), aby vyhovovali najnáročnejším technickým požiadavkám.

Ponúkame rôzne typy dutých vodičov:

√ medené vodiče chladenia vodou

√dutý medený drôt

√dutá medená rúrka

√dutý medený magnetický drôt

√štvorcová medená rúrka

√profilová medená rúrka

√obdĺžnikové medené rúrky

√rúrkové vodiče zbernice

√indukčné medené cievkové rúrky

√indukčná medená vykurovacia trubica

Špecifikácia materiálu dutého vodiča

Vzhľadom k tomu, že nečistoty znížia elektrickú vodivosť medi, vyrábame duté vodiče z vysoko čistej bezkyslíkatej medi s veľmi prísnou kontrolou výroby. V dôsledku svojej čistoty majú naše duté vodiče Cu-OFE elektrickú vodivosť 100-102 percent IACS a tepelnú vodivosť 390 W/Km. Pre Cu-OFE (CW009A) maximálny obsah kyslíka 5 ppm (0,0005 percenta) robí materiál odolný voči vodíkovému krehnutiu a zaisťuje bezpečné spájanie so všetkými metódami spájkovania a zvárania. Naša prísna kontrola výroby znamená, že môžeme kontrolovať celý výrobný proces od odlievania až po podpísanie inšpekčnej certifikácie a zabezpečiť konzistenciu nášho produktu od šarže k šarži.

Najmä naša vysoko čistá bezkyslíkatá meď je legovaná striebrom (Ag), aby sa zvýšila teplota mäknutia a odolnosť zliatiny voči tečeniu bez toho, aby došlo k významnému obetovaniu jej ostatných vlastností. Fabmann spolupracuje so známymi výrobcami medených materiálov na výrobe špičkových dutých vodičov, štvorcových a obdĺžnikových medených a medených rúrok, špeciálnych medených a medených profilov pre najnáročnejšie aplikácie. Duté vodiče sa často označujú ako vodiče na chladenie vodou, dutý drôt, dutá medená rúrka, dutý magnetový medený drôt, štvorcová medená rúrka, medená profilová rúrka, obdĺžnikové medené rúrky, rúrkové vodiče zbernice, rúrky indukčnej cievky a indukčné vykurovacie rúrky a väčšina populárne označenia triedy medi sú uvedené nižšie:

Typy a rozmery dutých vodičov

Fabmann dokáže vyrábať štvorcové a obdĺžnikové rúry od šírky 0,8 mm a viac s extrémne úzkou toleranciou rozmerov a sú dostupné v rôznych druhoch temperovania, ako sú tvrdé, polotvrdé, mäkké žíhané. Dodávame vysoko kvalitné duté vodiče so širokou škálou prierezov pokrývajúcich štvorcové, okrúhle a obdĺžnikové tvary a naše duté vodiče sú vhodné pre najrôznejšie inžinierske aplikácie.

Dutý medený drôt

Obdĺžnikový medený vodič

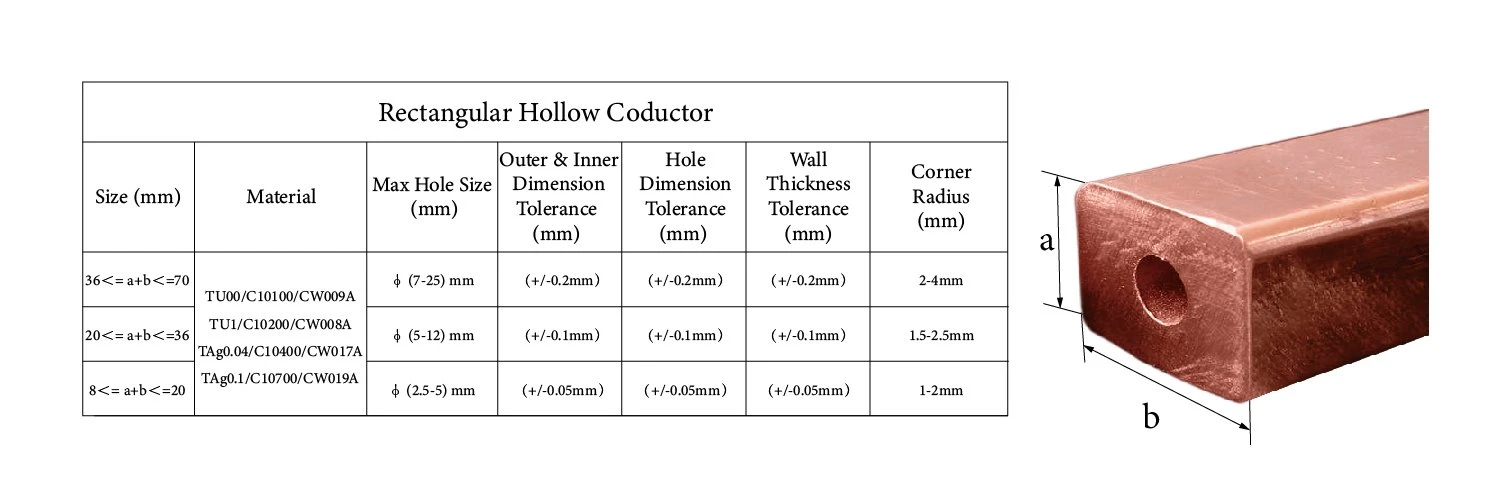

Obdĺžnikový dutý vodič

Štvorcový medený vodič

Štvorcový dutý vodič

Aplikácia dutých medených vodičov

√ Elektrické vozidlá (EV) / priame chladenie statora

√ MRI zariadenia / gradientové cievky

√ Magnety pre aplikácie fyziky vysokých energií

√ Urýchľovače častíc

√ Generátory

√ Indukčné pece / indukčný ohrev a tavenie

√ Zariadenia na výskum plazmy

√ Elektrodynamické vibračné testovacie systémy

√ Iónové implantačné jednotky pre priemysel mikroobvodov

√ Oddeľovače s vysokým gradientom

√ Vlnovody

√ Kvapalinou chladené transformátory

Výrobný proces dutého vodiča

Na zušľachťovanie medi musí pec dosiahnuť teploty až 2400 stupňov Fahrenheita, aby sa meď roztavila, čo umožní jej tvarovanie do požadovaných tvarov a tiež odstránenie nečistôt, ako je zmes niklu alebo zliatin zinku. Meď sa odfiltruje procesom známym ako rafinácia ohňom. Pri zušľachťovaní ohňom sa nečisté kovy stanú ľahšími ako meď a vyplávajú na povrch, aby sa zachytili na úlomkoch, a tento proces vytvorí zásobu tekutej horúcej medi s minimom nečistôt. Roztopená meď sa tiež deoxiduje, aby sa odstránila možné chyby pred procesom odlievania a potom sa vyčistená tekutá meď presunie do udržiavacej pece, kde sa naleje do odlievacej rúrky, ktorá sa nakoniec stane hadicou. Keď vychladne a stuhne, veľký stroj nazývaný prepichovací tŕň vyvŕta otvor v medenej tyči a potom baranidlo pretlačí medenú tyč cez vytláčaciu rúrku, čím sa vytvorí dlhá dutá medená rúrka.

Ďalším krokom je pretlačenie materskej medenej rúrky cez kovové matrice, aby sa vytvorila požadovaná veľkosť rúrky pre ďalší proces ťahania v závislosti od tvaru a veľkosti dutého vodiča. Pred dosiahnutím konečného procesu ťahania je potrebné medenú rúrku často žíhať, keď sa pri každom procese ťahania vytvrdzuje, a potom sa prekreslí.
Pri vyššie uvedenom procese prejde dutý medený vodič testovaním vírivými prúdmi pred úrovňovým vinutím a dĺžka dutého vodiča sa počas tohto procesu nastaví podľa špecifikácie. Po vyrovnanom navinutí sa kvalifikovaný dutý vodič vloží do vákuovej pece na konečné žíhanie pred balením. Samozrejme, že vodič je vyčistený počas predchádzajúcich procesov ťahania pred nivelačným navíjaním. V závislosti od požiadaviek klientov na stav temperovania sa čas a teplota žíhania nastavia inak, aby sa dosiahli mäkké žíhané, žíhané, 1/4 tvrdé, 1/2 tvrdé a tvrdé.

1. Analýza medi

2. Medená huta

3. Odlievaná medená rúrka

4. Prvá kresba

5. Druhý výkres

6. Prvé žíhanie

7. Záverečná kresba

8. Online kontrola

9. Narovnávanie

10. Kontrola vnútorného polomeru

11. Vyrovnajte vinutie pred testovaním

12. Test Eddyho prúdu

13. Kontrola vonkajšieho polomeru

14. Konečné žíhanie

15.Záverečná kontrola

Špeciálny špecialista na duté vodiče

Fabmann dodáva široký sortiment dutých vodičov v priamom tvare a tvare cievky pre mnoho rôznych aplikácií. Zameriavame sa na poskytovanie dutých vodičov vyrobených na mieru a dodávame aj vodiče, ktoré vyžadujú meď obsahujúcu striebro (Cu-0,04 percent Ag alebo Cu-0,1 percenta Ag), keď majú vynikajúcu tepelnú odolnosť alebo tečenie vlastnosti sú požadované. Obľúbenou špecifikáciou sú štvorcové alebo obdĺžnikové duté vodiče s okrúhlym chladiacim kanálom a veľmi obľúbené sú aj obdĺžnikové kanály. Duté vodiče sa v rôznych krajinách často nazývajú rôznymi názvami a nazývajú sa ako dutý drôt, vodou chladené vodiče, indukčné vykurovacie rúrky, rúrkové vodiče zbernice, dutý manetový drôt alebo medené profilové rúrky.

Ako mnohí vedia, spoje v dutých vodičoch používaných pre vodou chladené magnety môžu spôsobiť únik, ktorý povedie k nehodám. To je dôvod, prečo dlhé cievky nielen minimalizujú riziko úniku, ale tiež znižujú výrobné náklady zariadenia. Navyše, dlhá cievka môže pružnejšie reagovať na rýchlu zmenu konštrukcie v porovnaní s krátkou cievkou. Duté vodiče môžeme navíjať buď na drevenú cievku alebo oceľovú cievku v závislosti od veľkosti vodiča. Maximálna šírka nášho dutého vodiča je 45 mm a jednu cievku môžeme navinúť až do 2 500 kg.

Vlastný dutý vodič

Vlastná profilová trubica

Mäkké žíhanie dutého drôtu

Indukčná vykurovacia trubica

Štvorcový dutý vodič

Vodou chladený vodič
